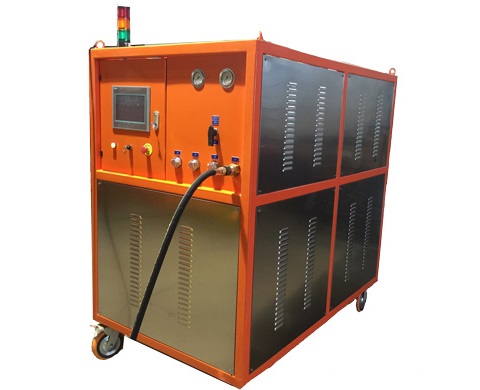

Máquina de purificación y recuperación de gas Modelo ZPM SF6
Introducción
1) Máquina de recuperación SF6 es para aparatos SF6 y instalaciones SIG.
2) Vacú y llene el gas SF6.
3) Recupere el gas SF6, limpie, comprimir y almacenar en el tanque de almacenamiento SF6.
4) Está hecho de sistema de recuperación, sistema de llenado, sistema de aspiración, sistema de purificación y sistema de almacenamiento, sistema instrumental, sistema de control eléctrico, etc.
5) El modelo ZPM puede llevar a cabo funciones:
Vacío y medir la aspiradora de sí mismo y el aparato SF6
Recuperación de gas SF6 del aparato SF6
Secado y purificación de gas SF6 recuperado
Llenando el gas SF6 al aparato SF6
Almacenamiento de gas SF6
Comprimir y convertir el gas SF6 para ser líquido
Características 1) Diseño de estructura compacta, móvil portátil, función completa, operación fácil.
2) El compresor eficiente puede comprimir el gas SF6 directamente en líquido y almacenar en el tanque de la máquina
3) El sistema de vacío adopta una bomba de vacío de tipo diferente y la bomba de raíces de refuerzo de instalación opcional, con alta capacidad de vacío.
4) El sistema de filtro de purificación tiene calentador eléctrico de vacío incorporado y absorbente de alto eficiente, con un mejor resultado purificador.
5) adopta una válvula SF6 especial, más confiable que las válvulas de bola.
Especificaciones técnicas
Artículo y modelo | ZPM-8 | ZPM-15 | ZPM-30 | ZPM-70 | ZPM-150 |
Vacuela final Pensilvania | ≤ 10PA | ||||
Velocidad de vacío L/S | 8 | 15 | 30 | 70 | 150 |
Velocidad de llenado m3/h | ≥5 | ≥6 | ≥6 | ≥8 | > 8 |
Presión inicial de recuperación MPA | ≤0.8 | ||||
Presión final KPa | 1-5 | ||||
Velocidad de recuperación m3/h | 16 | 22 | 35 | 40 | 45 |
Fuga anual % | <1 | ||||
Max. diseño de presión MPA | 4.0 | ||||
Porcentaje de recuperación | 85-98% | ||||
Capacidad de almacenamiento m3; | 0.05, 0.1, 0.2, 0.4, 0.6, 1, basado en requisitos | ||||
Método de filtrado | Calentamiento de vacío, activación y auto regenerado | ||||
Fuente de alimentación | 380V, 50Hz y 60Hz (o personalizado) |
