1. General

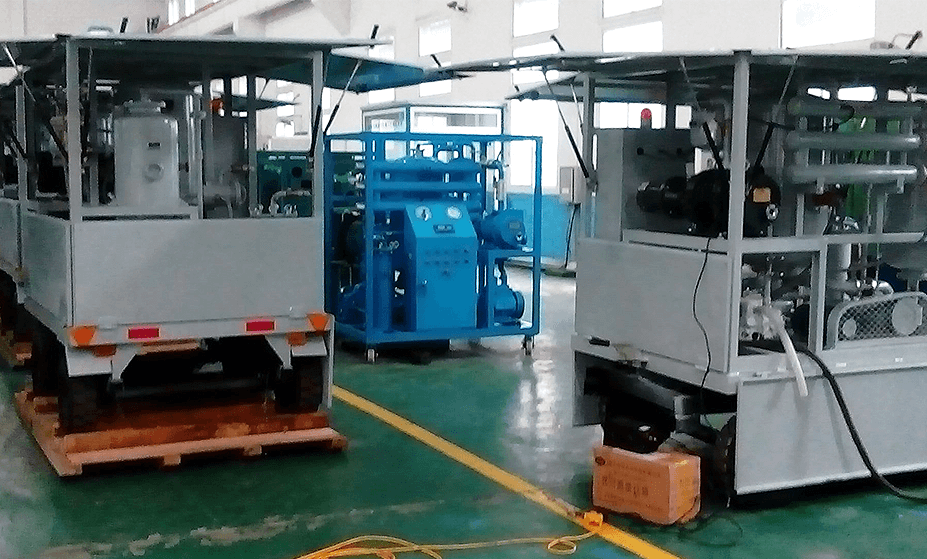

El Planta de tratamiento de aceite móvil está dispuesto en un remolque móvil con cubierta metálica con cuatro o dos ruedas de una manera para ser fácil para el acceso y operar todas El remolque móvil es de diseño para ser sacado por un mini camión especificado.
Modelo ZLS transformador vacío planta de tratamiento de petróleo es capaz de volver a impulsar las características del aceite del transformador de potencia hasta el valor recomendado por el fabricante del transformador o el estándar IEC-156 que uno es más alto.
El CTBU marca aspiradora de transformador unidad de tratamiento de petróleo está diseñado para llevar a cabo las operaciones de filtración, deshidratación y absorción de gases disueltos en un transformador para transformadores no energizados, ya sea para su relleno con aceite o para su mantenimiento periódico.
La planta de tratamiento de aceite puede ser PLC completamente automática o operación manual.
El tratamiento de aceite de vacío plantas También se puede utilizar para transformadores de potencia de alto voltaje 400/230 kV con diferente capacidad de potencia varió hasta 300 MVA, 230/66kV con una capacidad de potencia diferente varió hasta 125 MVA y 66/20 kV con una capacidad de potencia diferente varió hasta 40 mVa.
Características:
El Unidad de tratamiento de vacío de aceite puede ser capaz de usar sin transformador de potencia energizado y tendrá:
1. Caudal de aceite 5000 litros/hora o más.
2. La velocidad de calentamiento puede ser más de un paso.
3. El nivel de vacío puede estar entre una y cuatro barras M absolutas.
4. El rango de filtración mínima puede no ser inferior a 2 absolutos μ.
5. La humedad disuelta en el contenido final puede ser <7ppm.
6. El gas disuelto en el contenido final puede ser <0.2% por volumen.
7. Puede alcanzar con el aceite de tratamiento como una resistencia dieléctrica no menos de 70kV.
Especificaciones técnicas:
Artículo |
Parámetro | Unidad |
Modelo ZLS | ||||||
Datos técnicos | Tasa de flujo | L/H | 3000 | 4000 | 6000 | 9000 | 12000 | 18000 | |
Vacuidad | Pensilvania | ≤133 | |||||||
Presión laboral | MPA | ≤0.35 | |||||||
Rango de temperatura | ℃ | 45-65 | |||||||
Fuente de alimentación | Como se requiere el cliente | ||||||||
Poder total | KW | 48 | 78 | 90 | 120 | 150 | 230 | ||
Diámetro de salida de entrada | mm | 25 | 32 | 38 | 40 | 50 | 65 | ||
Tamaño | Longitud | mm | 1600 | 1800 | 2200 | 2500 | 2800 | 3450 | |
Ancho | mm | 1250 | 1450 | 1600 | 1950 | 2150 | 2600 | ||
Altura | mm | 2000 | 2200 | 2450 | 2700 | 3000 | 3000 | ||
Peso | Kg | 500 | 700 | 1460 | 1800 | 2400 | 4000 | ||
Actuación | Resistencia dieléctrica | KV | ≥75kV （electrodos esféricos） | ||||||
Eliminación de agua | PPM | ≤5 | |||||||
Eliminación de gas | % | ≤0.1 | |||||||
Eliminación de partículas | µm | 3micrón | |||||||
Si tiene un requisito especial, comuníquese con CTBU. CTBU tiene diferentes diseños según los diferentes requisitos:
• Forma vertical.
• "T " Forma.
• Forma horizontal.
